 YWK-50-C主要技術性能：
   環境溫度：-25～55℃
   外殼防護等級：YWK-50-C IP44
   抗振性能：YWK-50-C  2～25Hz    1.6mm
                       25～100Hz  40m/s²

觸點容量：AC380V     3A（阻性）
          DC220V   2.5A（阻性）
重復性誤差：見規格表
機械壽命：10⁵次

◇ YWK-50-C規格：

 ● 切換差可調

◇ YWK-50-C設定值的調整：

    壓力控制器的設定值調整步驟，舉例說明如下：
    [例]：選用0～0.8MPa規格的壓力控制器，要求控制氣體壓縮機的輸出壓力保持在0.5～0.6MPa之間，具體操作步驟如下：
     ● 將控制器的開關接線端子接入壓縮機電機的電源控制回路中（接1.3端子則降壓接通，升壓斷開）。將被控氣體導入控制器波紋管室。
     ● 旋動設定值調節桿，使指針指示在標度尺刻度0.5MPa上，此值即為下切換值。
     ● 接通電源，使壓縮機工作，氣體壓力上升。反復調整切換差旋鈕，使壓力上升到0.6MPa（上切換值）時控制器開關切換。

◇ YWK-50-C外形及安裝尺寸：

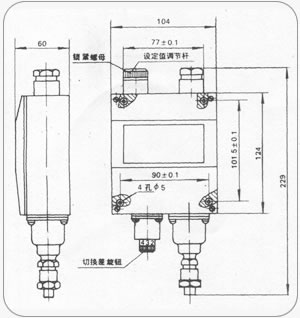

序號1、2規格的壓力控制器

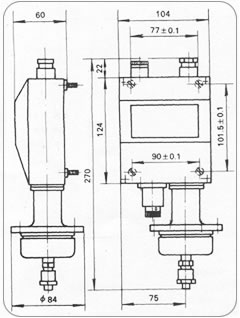

序號3～11規格的壓力控制器

◇ YWK-50-C安裝：

     ● 打開表蓋，將控制器垂直安裝在儀表板上，嚴禁用手撥動或用工具碰撞撥臂，以防改變性能。
     ● 取下鎖緊螺母旋動調節桿，使指針指在所需控制的壓力設定值上，擰緊鎖緊螺母。
     ● 旋動切換差旋鈕，以獲取需要的切換差。
     ● 旋下接頭將直徑為6毫米的金屬導壓管的一斷錫焊在套筒上，然后旋緊接頭使連接管密封，
       被控介質由金屬導壓管進入波紋管室，如下圖所示。

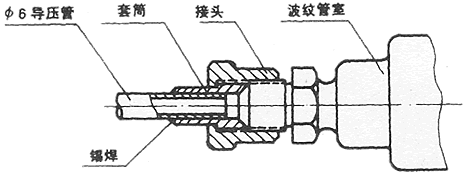

YWK-50-C型壓力控制器導壓管連接圖

     ● 復查安裝是否妥切，裝好表蓋，接通電源。根據控制器使用情況，應作定期校對。

單刀雙擲微動開關作用過程：
接線端1-3：壓力下降至下切換值時接通。
接線端1-2：壓力下降至下切換值時端開。
電纜：φ12船用或φ7.5三芯。

◇ YWK-50-C注意事項：

     ● 控制器指針指示值為下切換值，設定值調節范圍即下切換值調節范圍。
     ● 切換差旋鈕上數字僅表示切換差值的大小程度而非實際值，實際值應從標準表讀取。
     ● 被控介質壓力不超過某一給定壓力值時，指針應調整在比給定值低一個切換差值（即下切換
       值）的位置上，調整完畢后，不準再旋動切換差旋鈕。
     ● 規格表中給的切換差調節范圍是指保證提供的最小調節范圍，實際范圍為可比表列略寬。
