YWK-7DD差壓控制器

產品介紹

YWK-7DD差壓控制器采用膜片式傳感器，適用于空氣、氣體等中性氣體和潤滑油、輕燃油等液體介質。差壓控制器YWK-7DD的差壓設定值可調,調節范圍70～300K

YWK-7DD差壓控制器

產品名稱：

YWK-7DD差壓控制器

產品型號：

YWK-7DD

產品特點：

YWK-7DD差壓控制器采用膜片式傳感器，適用于空氣、氣體等中性氣體和潤滑油、輕燃油等液體介質。差壓控制器YWK-7DD的差壓設定值可調,調節范圍70～300K



YWK-7DD差壓控制器的詳細資料：

YWK-7DD差壓控制器采用膜片式傳感器，適用于空氣、氣體等中性氣體和潤滑油、輕燃油等液體介質。差壓控制器YWK-7DD的差壓設定值可調,調節范圍70～300Kpa。

特點：超小型設計
單刀雙擲微動開關作用過程：
  接線端1-3：壓力上升至上切換值時接通。
  接線端1-2：壓力上升至上切換值時斷開。

◇ YWK-7DD主要技術性能：
   開關元件：OMRON 微動開關
   環境溫度：-25～80℃
   介質溫度：0～80℃
   外殼防護等級：IP65
   重復性誤差：2%


抗震性能：40m/s2
觸點容量：AC 220V 3A 500W（阻性）
安裝位置：H（高壓腔）接口垂直向下
          （允許傾斜15o）

◇ YWK-7DD規格：

 ● 切換差不可調

差壓設定值
調節范圍
（Kpa）



切換差
不大于
（Kpa）

最大允許
工作壓力
Mpa

壓力傳感器材料

接口
內螺紋

外殼

膜片

70……170

50

3.5

1Cr18Ni9Ti
不銹鋼

丁腈橡膠

M16×1.5

130……300

80

◇ YWK-7DD設定值的調整：

    在高壓（H）接口處輸入高壓源，在低壓（L）接口處輸入低壓源。
    [例]：選用差壓設定值調節范圍為70～170Kpa的控制器，要求差壓上升至120Kpa（上切換值）發出報警信號，其操作步驟如下：
    1. 將控制器的高壓接口旋入壓力校驗臺，并使開關接線座接上信號源。
    2. 將壓力上升至120Kpa，此值可從標準壓力計中讀出。
    3. 以M4內六角螺釘扳手調整低壓接口內的螺釘（順時針方向旋轉，差壓設定值增大，逆時針方向旋轉，差壓設定值減�。�120Kpa附近切換。
    4. 改變壓力值，使壓力在120Kpa上下來回變化，檢驗開關觸點的上切換值是否是120Kpa，此時下切換值應是120Kpa減去切換差（30Kpa左右），等于90Kpa左右。
    5. 在高壓端、低壓端同時輸入高、低壓信號，觀察其差壓是否為1205pa（若用戶受調試設備的限制，此步驟可免做）。

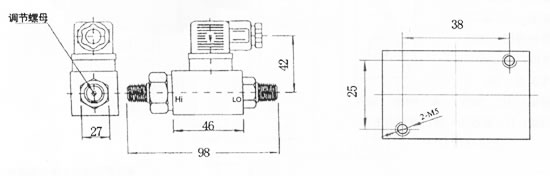

◇ YWK-7DD外形尺寸:                                                                        單位：mm



◇ YWK-7DD選用和安裝：

     ● 通斷電流不能大于額定值（當觸點動作頻繁時，最好不超過額定值的60%）。。
     ● 安裝在室外時，應給予足夠的防護，以免受腐蝕性氣體、劇烈變化的環境溫度、太陽輻射、水滲入等。
     ● 對有壓力峰值及脈沖壓力的介質，可安裝阻尼器以消除脈沖干擾。
     ● 安裝壓力接口時，應夾持控制器接口的外六角接口處，防止控制器殼體與高、低接頭發生松動，影響控制器性能。
     ● 高低壓接口不能接反，否則控制器不動作。
